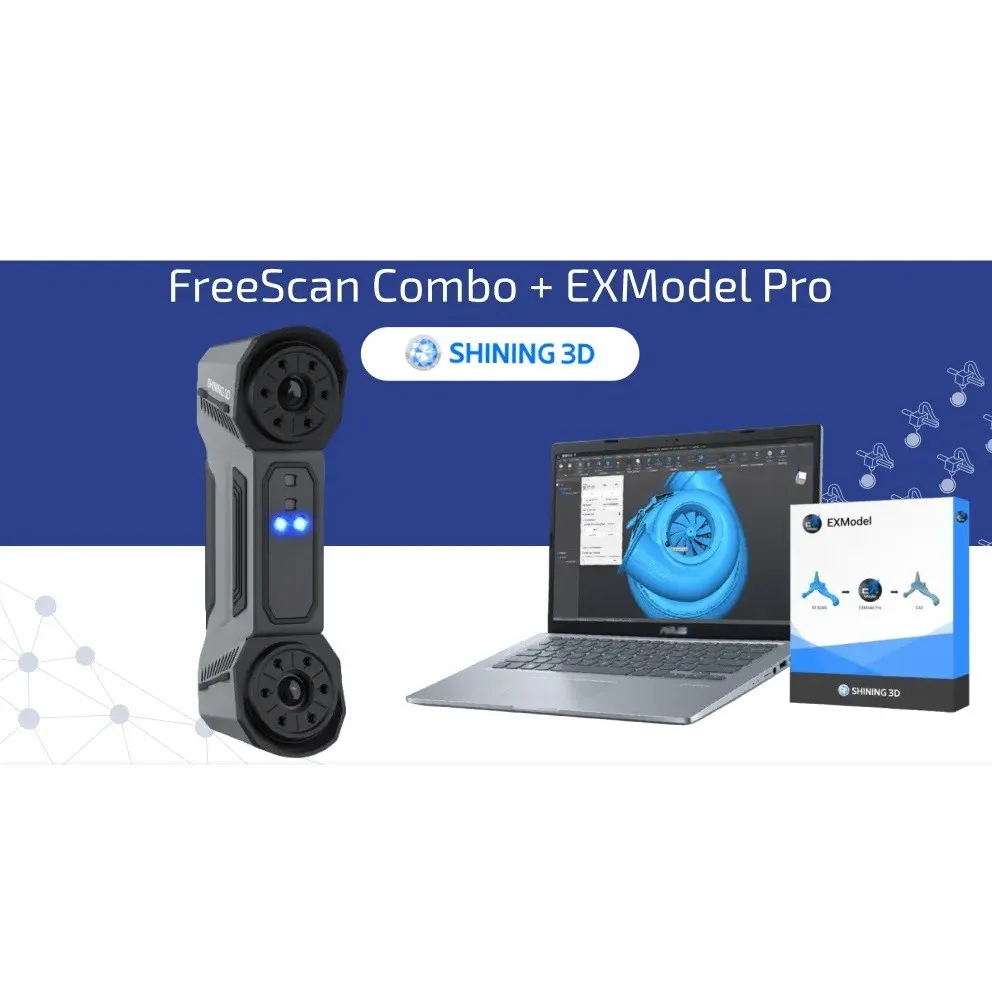

3D сканер Shining 3D FreeScan Combo и Программное обеспечение EXModel Pro

Shining 3D FreeScan Combo — компактный и лёгкий (всего 620 г) ручной 3D-сканер с гибридным источником света: голубой лазер и инфракрасный VCSEL. Он обеспечивает высокую точность до 20 мкм (0,02 мм) и рекордную скорость захвата — до 2 250 000 точек/с в ИК-режиме. Рабочая область сканирования достигает 510 × 520 мм. Устройство подходит для профессионального применения в автомобильной, аэрокосмической, машиностроительной, медицинской и других отраслях — от реверс-инжиниринга до неразрушающего контроля и аддитивного производства.

Сканер экспортирует данные в форматах: OBJ, STL, FBX, MA, ASC, PLY, DAE.

Четыре режима сканирования для любых задач

FreeScan Combo предлагает гибкость за счёт четырёх режимов:

• Многолинейный лазерный режим — 26 пересекающихся линий для быстрого сканирования крупных объектов, включая тёмные и отражающие поверхности (рекомендуется включать режим «Reflective»).
• Параллельный лазерный режим — 7 линий для детализированного захвата небольших зон.
• Однолинейный лазерный режим — оптимизирован для сканирования глубоких отверстий и узких полостей.
• ИК-режим (VCSEL) — работает без маркеров, идеален для сканирования людей (включая специальный подрежим «Волосы») и объектов со сложной геометрией. Поддерживает выравнивание по признакам, гибридное (геометрия + маркеры) или по глобальным маркерам.

Все лазерные режимы требуют использования маркеров для выравнивания. В каждом режиме можно выбрать разрешение: высокое, среднее или низкое.

Точность и производительность

Метрологическая точность сканера составляет 0,02 мм, а объёмная точность — 0,02 + 0,033 мм/м. Расстояние между точками: — в лазерном режиме: 0,05–3 мм, — в ИК-режиме: 0,2–3 мм.

Рекомендуемое рабочее расстояние — 300 мм. В ИК-режиме оно регулируется: — для «Портрета»: 160–1400 мм, — для «Объекта»: 160–600 мм.

Эргономика и управление

Сканер выполнен в прочном металлическом корпусе с эргономичной формой и ремешком на запястье. На верхней задней панели расположены кнопки управления: центральная кнопка «Сканирование» переключает между предпросмотром, записью и паузой; двойное нажатие открывает меню, долгое — меняет источник света. Индикатор расстояния помогает поддерживать оптимальный зазор до объекта. Перед первым использованием требуется калибровка с помощью прилагаемой доски и подключения к ПК через авиационный кабель.

Программное обеспечение FreeScan

В комплекте идёт ПО FreeScan — комплексное решение для всего цикла: от калибровки и захвата до редактирования сетки и измерений. Поддерживается экспорт в OBJ, STL, PLY, ASC, 3MF и прямая интеграция с такими системами, как Geomagic Control X, Verisurf, Solid Edge SHINING 3D Edition и др.

EXModel Pro — мост от сканирования к САПР

EXModel Pro — это специализированное ПО для обратного инжиниринга, которое преобразует 3D-сканы в высокоточные твёрдотельные CAD-модели за несколько шагов. Оно устраняет разрыв между оцифровкой и проектированием, оптимизируя рабочие процессы и снижая затраты времени.

Ключевые возможности EXModel Pro:

• Простая обработка и очистка сеток
• Создание точных параметрических САПР-моделей
• Экспорт в стандартные CAD-форматы: IGES, STEP
• Преобразование поверхностей в 2D-эскизы с экспортом в DXF, IGS
• Поддержка 3D-печати и ЧПУ-обработки

Расширенный функционал моделирования:

• Обрезка сеток примитивами
• Выдавливание, вращение, лофт, протягивание, заполнение и объединение поверхностей
• Операции: вырезание поверхностью, обрезка, скругление, фаска, гравировка
• Создание винтовых линий и свободных форм из 3D-эскизов
• Утолщение поверхностей, анализ целостности и эскизов
• Гибридное моделирование и дерево построений
• Автоматический расчёт плоскости симметрии
• Проекция и выравнивание поверхностей
• Перенос моделей и дерева построений в другие CAD-пакеты

Преимущества решения: простая обработка, точные САПР-модели, универсальный экспорт, экономичность и оптимизированный рабочий процесс — всё это делает Shining 3D FreeScan Combo + EXModel Pro мощным инструментом для профессионалов в промышленности, медицине и дизайне.
